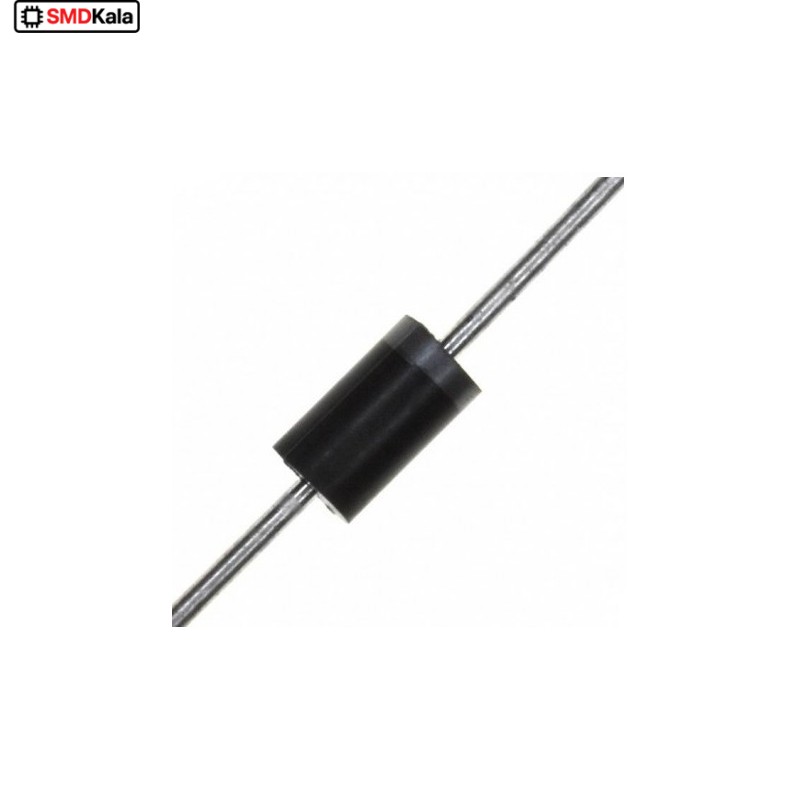

دیود شاتکی SB340

دیود SB340 از نوع شاتکی (Schottky Barrier) بوده و برای کاربردهای فرکانس بالا و ولتاژ پایین طراحی شده است. این قطعه با ساختار اپیتاکسیال و هدایت توسط حاملهای اکثریت، ویژگیهایی مانند افت ولتاژ مستقیم بسیار پایین (حداکثر ۰.۸۵ ولت) و سرعت سوئیچینگ بالا را ارائه میدهد. بههمین دلیل راندمان توان بالایی داشته و تلفات حرارتی آن حداقل است. این دیود در پکیج DO-201AD با بدنه پلاستیکی قالبگیری شده و تحمل دمایی تا ۱۵۰ درجه سانتیگراد را دارد. مناسب برای مدارهای تصحیح (rectification)، محافظت از پلاریته، چرخش آزاد (freewheeling) و اینورترهای فرکانس بالا، SB340 در ولتاژهای DC تا ۴۰ ولت و جریان مداوم ۳ آمپر عملکرد پایدار و قابل اطمینانی را فراهم میکند. همچنین قابلیت تحمل جریان پیک تا ۸۰ آمپر برای پالسهای گذرا آن را در برابر شوکهای جریان لحظهای مقاوم میسازد. مشخصات نوع دیود: Schottky Barrier پکیج: DO-201AD ولتاژ معکوس تکراری: 40V ولتاژ RMS: 28V ولتاژ بلوک DC : 40V جریان مستقیم متوسط: 3.0A جریان پیک در پالس: 80A ولتاژ مستقیم در 3A : حداکثر 0.85V جریان نشتی در دمای 25°C: حداکثر 0.5mA جریان نشتی در دمای 100°C: حداکثر 20mA مقاومت حرارتی از محل اتصال تا محیط : 40°C/W مقاومت حرارتی از محل اتصال تا پایه: 10°C/W دمای کاری: از -65°C تا +150°C دمای نگهداری: از -65°C تا +150°C کاربردهای رایج دیود SB340 بهدلیل افت ولتاژ پایین، پاسخ سریع و مقاومت در برابر پالسهای گذرا، برای استفاده در مدارهای تغذیه سوئیچینگ، اصلاحکنندهها، اینورترها، حفاظت پلاریته و کاربردهای دیود چرخش آزاد بسیار مناسب است. در سیستمهایی که سرعت سوئیچینگ و کاهش تلفات توان اهمیت بالایی دارد، این دیود گزینهای ایدهآل محسوب میشود. اصلاح ولتاژ در منابع تغذیه فرکانس بالا استفاده بهعنوان دیود چرخش آزاد در موتورهای DC محافظت در برابر اشتباه در پلاریته تغذیه مدارهای اینورتر و مبدل DC به AC استفاده در پاوربانکها و شارژرهای سریع کاربرد در درایورهای LED تجهیزات خورشیدی با مدار اصلاح توان سیستمهای UPS و پشتیبان تغذیه مدارات PWM با توان پایین مدارات سوئیچینگ صنعتی و کنترل توان
