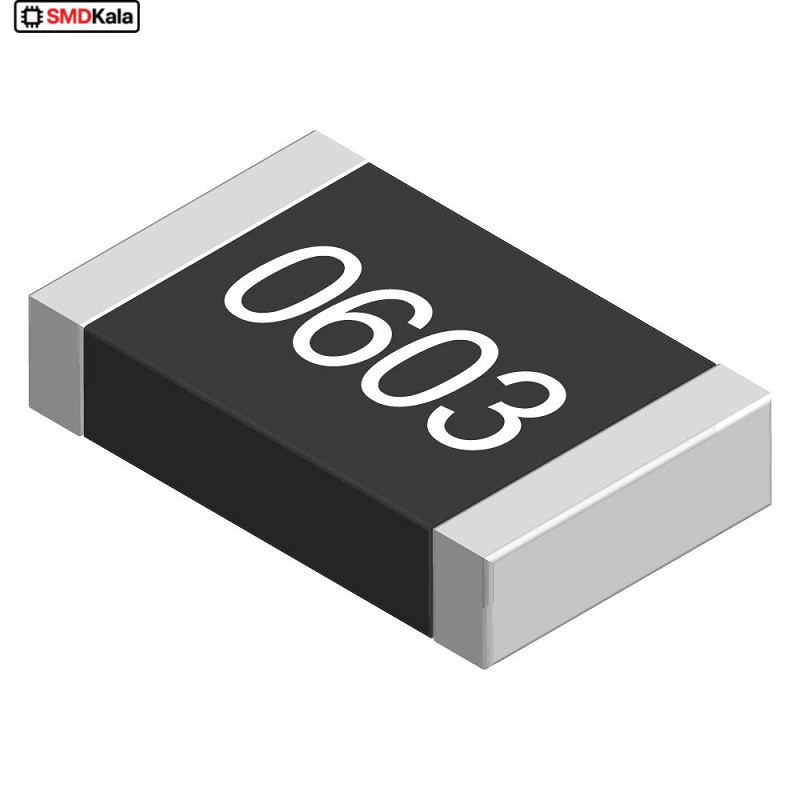

مقاومت 12 اهم SMD 0603

## مقاومت SMD 0603: یک قطعه اساسی در الکترونیک مدرن مقاومتهای SMD (قطعات نصب سطحی) به دلیل کوچکی، قابلیت اطمینان بالا و مناسب بودن برای تولید انبوه، پایه اصلی مدارهای الکترونیکی مدرن هستند. سایز **0603** یکی از پرکاربردترین اندازهها در این خانواده است. --- ### 1. معنی و ابعاد \"0603\" اعداد \"0603\" نشاندهنده ابعاد مقاومت بر حسب **اینچ** است: * **06**: طول 0.06 اینچ * **03**: عرض 0.03 اینچ اگر این ابعاد را به میلیمتر تبدیل کنیم (۱ اینچ = ۲۵.۴ میلیمتر): * **طول:** 1.6 mm * **عرض:** 0.8 mm این سایز تقریباً به اندازه یک دانه کنجد است! --- ### 2. ساختار و مشخصات فنی * **بدنه:** معمولاً از سرامیک (آلومینا) ساخته میشود که استحکام مکانیکی و عایق بودن را فراهم میکند. * **لایه مقاومتی:** یک لایه نازک از ماده مقاومتی (مانند روتیلیوم اکساید یا کربن) روی بدنه سرامیکی قرار دارد. * **پایانهها (اِند کپها):** دو سر مقاومت با یک ماده رسانا (معمولاً نقره یا قلع) پوشش داده شدهاند که امکان اتصال به برد مدار چاپی (PCB) را فراهم میکند. * **پوشش محافظ:** روی لایه مقاومتی را با یک پوشش لعابی (لاک) میپوشانند تا از آن در برابر رطوبت، گرد و غبار و آسیبهای فیزیکی محافظت کند. --- ### 3. کدگذاری مقدار مقاومت (خواندن مقدار) از آنجا که این مقاومتها بسیار کوچک هستند، نمیتوان مقدار آنها را به طور کامل چاپ کرد. بنابراین از دو سیستم کدگذاری استفاده میشود: #### الف) سیستم کد عددی (برای مقاومتهای با تلرانس 5% یا 1% - معمولاً با سه یا چهار رقم): این سیستم شبیه به مقاومتهای معمولی است. * **کد سه رقمی:** دو رقم اول **ارقام معنادار** و رقم سوم **تعداد صفرها** است. * مثال: `103` = 10 + 000 اهم = **10,000 اهم یا 10 کیلواهم** * مثال: `472` = 47 + 00 اهم = **4,700 اهم یا 4.7 کیلواهم** * مثال: `2R2` = **2.2 اهم** (حرف R به جای نقطه اعشار میآید) * **کد چهار رقمی:** سه رقم اول ارقام معنادار و رقم چهارم تعداد صفرها است. * مثال: `1001` = 100 + 0 اهم = **1,000 اهم یا 1 کیلواهم** * مثال: `4702` = 470 + 00 اهم = **47,000 اهم یا 47 کیلواهم** #### ب) سیستم کد EIA-96 (برای مقاومتهای با تلرانس 1% و دقیق): این سیستم از یک کد دو رقمی و یک حرف استفاده میکند. * **دو رقم اول:** یک کد که مقدار پایه مقاومت را نشان میدهد (از جدول EIA-96 باید خوانده شود). مثلاً کد \"01\" برابر با 100 است. * **حرف آخر:** ضریب (مضرب) را نشان میدهد. * مثال: `01C` * `01` = 100 (از جدول) * `C` = ضریب 100 (× 10²) * مقدار نهایی: 100 × 100 = **10,000 اهم یا 10 کیلواهم** * مثال: `68B` * `68` = 499 (از جدول) * `B` = ضریب 10 (× 10¹) * مقدار نهایی: 499 × 10 = **4,990 اهم یا 4.99 کیلواهم** --- ### 4. محدوده مقادیر و توان مجاز * **مقادیر استاندارد:** مانند مقاومتهای معمولی، این مقاومتها نیز در مقادیر استاندارد سری E (مانند E24, E96) تولید میشوند. محدوده مقادیر از کسری از اهم (مثلاً 0.1Ω) تا چندین مگااهم (مثلاً 10MΩ) را شامل میشود. * **توان مجاز (Power Rating):** مقاومتهای 0603 معمولاً برای توانهای **1/10 وات (0.1W)** یا **1/16 وات (0.0625W)** طراحی شدهاند. این مقدار در دیتاشیت سازنده مشخص میشود. به دلیل اندازه کوچک، توانایی dissip کردن (تلف کردن) گرمای زیادی را ندارند. --- ### 5. مزایا و معایب | مزایا | معایب | | :--- | :--- | | **کوچک و سبک:** امکان ساخت مدارهای فشرده و کمحجم. | **تعمیر و مونتاژ دستی سخت:** برای کار با آنها به تجهیزات مناسب (هویه هوای گرم، میکروسکوپ) و مهارت نیاز است. | | **قابلیت اطمینان بالا:** به دلیل نداشتن پایههای بلند، در برابر لرزش مقاومترند. | **توان مجاز پایین:** برای کاربردهای پرقدرت مناسب نیستند. | | **فرآیند مونتاژ خودکار:** هزینه تولید انبوه را به شدت کاهش میدهند. | **نصب نشدن برچسب مقدار:** تشخیص مقدار بدون دستگاه مولتیمتر یا خواندن کد نیاز به دقت دارد. | | **پارامترهای الکتریکی بهتر:** القاگری و ظرفیت خازنی پایینتری در فرکانسهای بالا دارند. | **حساسیت به حرارت زیاد:** اگر در هنگام لحیمکاری بیش از حد گرم شوند، ممکن است آسیب ببینند. | --- ### 6. کاربردها مقاومتهای 0603 تقریباً در **همه دستگاههای الکترونیکی مدرن** یافت میشوند، از جمله: * تلفنهای همراه و تبلتها * لپتاپها * مودمها و روترها * کنسولهای بازی * بردهای صنعتی و پزشکی * سیستمهای تعبیهشده (Embedded Systems) ### جمعبندی مقاومت SMD 0603 یک قطعه استاندارد، قابل اعتماد و همهکاره است که نقش حیاتی در کوچکسازی و پیشرفت الکترونیک ایفا میکند. درک معنای سایز، روش خواندن کدهای روی آن و محدودیتهایش (به ویژه در مورد توان) برای هر کسی که با الکترونیک مدرن سروکار دارد، ضروری است.
