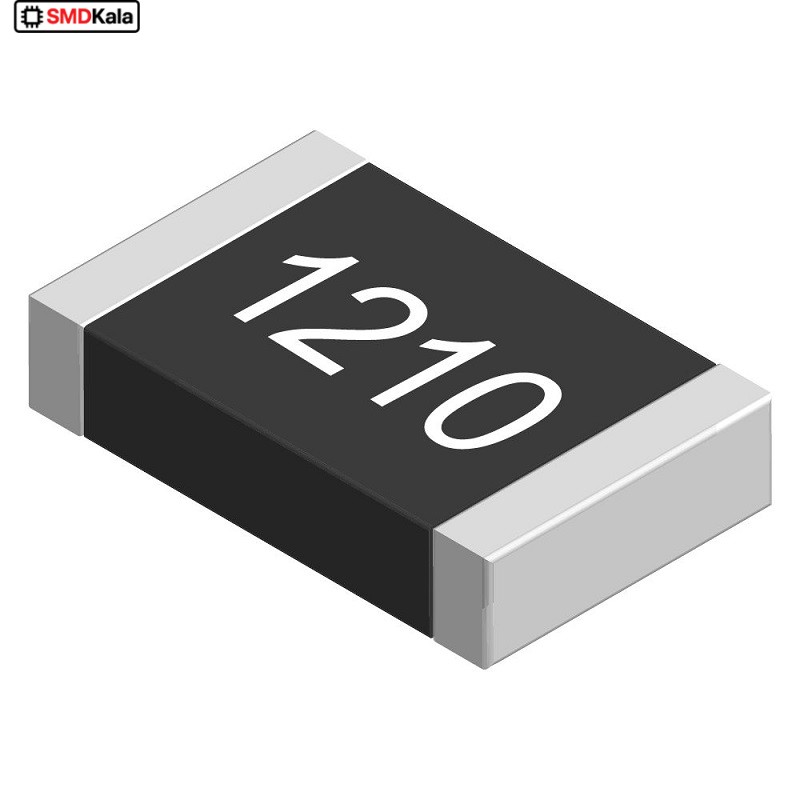

مقاومت 1.0M اهم SMD 1210

### مقاومت SMD 1210: یک قطعه کلیدی در الکترونیک مدرن مقاومتهای SMD (Surface Mount Device) به دلیل کوچکی، قابلیت اطمینان بالا و مناسب بودن برای تولید انبوه، پایه اصلی مدارهای الکترونیکی مدرن هستند. سایز **1210** یکی از اندازههای استاندارد و نسبتاً بزرگ در این خانواده است. --- ### 1. مشخصات فیزیکی و ابعاد (سایز) سایز \"1210\" یک کد استاندارد بر حسب اینچ است که ابعاد مقاومت را مشخص میکند: * **کد سایز (اینچ):** 1210 * **طول (L):** 0.12 اینچ ≈ **3.2 میلیمتر** * **عرض (W):** 0.10 اینچ ≈ **2.5 میلیمتر** * **کد سایز (متری):** 3225 (گاهی اوقات به اشتباه 3216 نیز خوانده میشود، اما 3225 صحیح است) * **طول (L):** 3.2 میلیمتر * **عرض (W):** 2.5 میلیمتر این مقاومت به اندازهای بزرگ است که به راحتی با چشم غیرمسلح قابل مشاهده و حتی با هویه دستی نیز قابل تعویض است (البته با کمی مهارت). --- ### 2. توان مجاز (Power Rating) یکی از مهمترین ویژگیهای مقاومت 1210، **توان قابل تحمل** آن است. به دلیل سطح مقطع بزرگتر، این مقاومتها میتوانند گرمای بیشتری را نسبت به سایزهای کوچکتر (مثل 0805 یا 0603) dissipate کنند. * **توان استاندارد:** معمولاً **1/4 وات (0.25W)** یا **1/3 وات (0.33W)**. * **توان بالاتر:** نمونههایی با توان **1/2 وات (0.5W)** نیز وجود دارند. این ویژگی باعث میشود مقاومت 1210 برای کاربردهایی که جریان نسبتاً بالایی از آنها عبور میکند و در نتیجه توان تلفی بیشتری دارند، ایدهآل باشد. --- ### 3. محدوده مقادیر مقاومتی و تلرانس * **مقادیر مقاومتی:** مانند همه مقاومتها، مقدار آنها بر اساس سری E (مانند E24, E96) تعیین میشود و محدوده وسیعی از چند دهم اهم تا چند مگااهم را پوشش میدهد. * **تلرانس (دقت):** تلرانس رایج برای این سایز معمولاً **±1%** و **±5%** است. نمونههای با دقت بالاتر (مثلاً ±0.5%) نیز در دسترس هستند. --- ### 4. نحوه خواندن کد (مارکگذاری) مقاومتهای SMD به دلیل کوچک بودن، معمولاً مقدارشان به طور کامل رویشان چاپ نمیشود و از یک **کد سه رقمی یا چهار رقمی** استفاده میکنند. * **کد سه رقمی (برای تلرانس 5%):** دو رقم اول مقدار مقاومت و رقم سوم ضریب (تعداد صفرها) را نشان میدهد. * مثال: `103` = 10 × 10³ Ω = 10,000 Ω یا **10 کیلواهم** * مثال: `470` = 47 × 10⁰ Ω = **47 اهم** * **کد چهار رقمی (برای تلرانس 1%):** سه رقم اول مقدار مقاومت و رقم چهارم ضریب را نشان میدهد. * مثال: `4701` = 470 × 10¹ Ω = 4,700 Ω یا **4.7 کیلواهم** * مثال: `1000` = 100 × 10⁰ Ω = **100 اهم** با این حال، مقاومتهای 1210 به اندازه کافی بزرگ هستند که گاهی اوقات مقدار آنها به طور کامل به صورت عددی چاپ میشود، مخصوصاً در نمونههای توان بالا. --- ### 5. کاربردهای رایج مقاومت 1210 به دلیل توان بالایی که دارد، در مدارهای قدرت و جاهایی که نیاز به dissipate کردن حرارت بیشتری است استفاده میشود: 1. **مدارهای منبع تغذیه (Power Supplies):** به عنوان مقسم ولتاژ، مقاومتهای نمونهبرداری جریان (Current Sense) و محدود کننده جریان. 2. **درایورهای موتور و LED:** برای کنترل جریان در بارهای پرمصرف. 3. **خازنهای بزرگ:** به عنوان مقاومت تخیله (Bleeder Resistor) برای تخلیه ایمن خازنهای پرانرژی. 4. **مدارهای ترمز (Braking Circuits) در درایوهای موتور.** 5. **کاربردهای عمومی:** در هر قسمتی از مدار که توان تلفی بیش از حد مقاومتهای کوچکتر (مثل 0805) باشد. --- ### 6. مزایا و معایب | مزایا | معایب | | :--- | :--- | | **توان بالا** نسبت به سایزهای کوچکتر | **اشغال فضای بیشتر** روی PCB نسبت به سایزهای کوچکتر | | **قابلیت اطمینان و پایداری حرارتی** خوب | برای مدارهای بسیار فشرده و کوچک (مانند تلفن همراه) مناسب نیست | | **نصب و تعویض نسبتاً آسان**تر (به دلیل اندازه بزرگ) | - | | **مقاومت در برابر تنشهای مکانیکی** بهتر | - | ### جمعبندی مقاومت SMD 1210 یک قطعه **قدرتمند و قابل اعتماد** در دنیای SMD است که پل ارتباطی بین مقاومتهای سیگنال کوچک و مقاومتهای توان Through-Hole محسوب میشود. زمانی که در طراحی خود به یک مقاومت با توان حداقل 1/4 وات نیاز دارید، اما نمیخواهید از قطعات Through-Hole حجیم استفاده کنید، مقاومت 1210 یک **گزینه ایدهآل و پرکاربرد** است.
